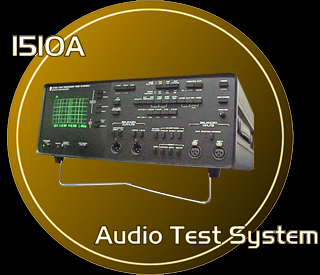

テープレコーダー/オーディオ・テストシステム

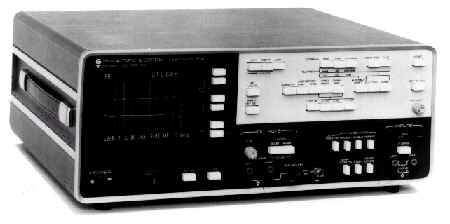

MODEL 1500シリーズは
シグナルジェネレータ内蔵のオーディオ総合測定器として
作業の省力化・自動化をテーマに開発されたマイコン搭載の多用途機です。
測定データを内蔵CRTにリアルタイム表示し
迅速・確実なチェックを容易にしています。
* 事情により現在受注を中断しています
特徴
|
規格
| INPUT/OUTPUT | |
| 入力インピーダンス | 100Kohm ±1%(不平衡、2ch） |
| 最大出力レベル | 10Vrms |
| 出力インピーダンス | 50ohm ±1%(不平衡、2ch） |
| 出力レベル調整 | ATT: 0/-20/-40/-60 (dB)、バーニア: 20dB |
| チャンネル選択 | LEFT/RIGHT/LEFT & RIGHT |
| AC VOLTS | |
| レスポンス/確度 | 20～40k(Hz) ±5% |
| レンジ切り替え | 1mVフルスケール～10V(rms)、自動レンジ |
| 残留ノイズ | 300μV以下 |
| AZIMUTH | |
| 周波数 | 2.8/5.7/8～11.8/15.8(kHz) |
| 測定範囲/確度 | ±180°/±5° |
| DISTORTION | |
| 測定モード | 入力レベル vs 第二、三高調波歪 |
| 基本波 | 1kHz （333Hz/400Hz, オプション） |
| 確度 | ±5% |
| 残留歪 | 0.03%以下 |
| スィープ出力範囲/時間 | REFレベルの+10～-20(dB), 0.5dB Step |
| FREQUENCY RESPONSE | |
| 周波数範囲/確度 | 最大40kHz～20Hz / 5% スィープ下限設定可能 |
| レスポンス確度 | ±0.5dB, ±0.2dB(100Hz～20kHz) |
| 最小入力レベルＳＮ比 | 20dB |
| 最大入力信号スロープ | 60dB/oct. |
| スィープ時間 | 約40秒(NORM)/約30秒(FAST), 40k～20(Hz) 約20秒(NORM)/約12秒(FAST), 40k～500(Hz) |
| 出力レベルオフセット | +10/0/-10/-20(dB), ±0.5dB |
| CHANNEL SEPARATION | |
| 周波数範囲 | 20kHz～20Hz / 1/3oct. |
| 残留ノイズ | 100μV以下 |
| レスポンス確度 | ±1dB |
| 出力レベルオフセット | +10/0/-10/-20(dB), ±0.5dB |
| SPEED/DRIFT | |
| 測定時間/範囲 | 10～610秒, ±4% |
| 周波数/確度 | 3.00kHz, 3.15kHz / ±0.005% |
| 測定確度 | ±0.05%（瞬間値表示）、±0.005%（平均値表示） |
| FLUTTER | |
| 周波数/確度 | 10～610秒, ±4% |
| レンジ切り替え | 0.03%フルスケール～10%、自動レンジ |
| 確度/残留ノイズ | 表示値の5% / ±0.005% |
| 規格 | NAB, JIS, DIN/ANSI (Flat/Weighted) |
| NOISE | |
| 残留ノイズ(REF 1V)/確度 | -85dB(Flat), -90dB(Weighted) / ±0.5dB |
| レスポンス | 20～20k(Hz), -3dB |
| 規格 | NAB, ANSI, CCIR/ARM
(Flat/Weighted) CCIR468-2（オプション） |
| GENERAL | |
| 後面パネル出力 | コンポジットビデオ出力 / 1V(p-p), 75ohm 自動レンジ |
| 電源 | 100/120/220/240Ｖ, 50/60Hz |
| 寸法・重量 | H18 x W43 x D42(cm) ・ 16.4kg |
| 周囲温度 | -10～+40℃ |
| Ｏｐｔｉｏｎ 007 | 1/3oct.スペクトラムアナライザ機能 |
| フィルター | ANSI S1.11.1955(R1975) 3rd OCTAVE, CLASS Ⅱ, TYPE 0 |
| センター周波数 | ±3%以内 |
| ダイアナミックレンジ | 90dB以上、最大入力10V |
| スィープレンジ | 20kHz～20Hz（ノイズ測定） 200Hz～0.5Hz（フラッター測定） |
| Option 009 | GP-IB(IEEE-499)インターフェース |
