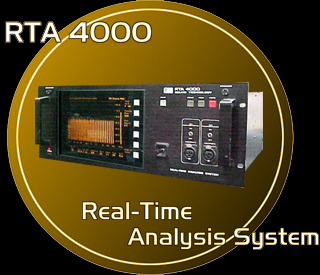

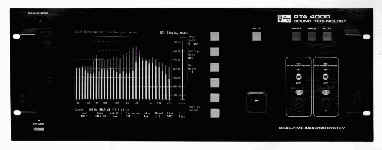

リアルタイム・プログラム・アコースティック アナライザー
|
RTA ４０００は
オーディオ機器、回線及びコンサートホール/スタジオなどの
周波数特性、信号ノイズ、音場特性のスペクトラム解析を
リアルタイムに処理するために開発された
マイクロプロッセッサー搭載の高性能機です。
リアルタイム グラフィックデータは
内蔵CRTに表示されると共に
不揮発性データメモリにストレージされ
多重表示によるデータの比較対照
差分演算などの多機能化に対応しています。
また、
リバーブ/残響特性解析機能
コンピュータ リモートコントロールソフトウェアを用意し
多様なニーズにお応えします。
* 事情により現在受注を中断しています
主な特徴
|
定格
| フィルター | 31 ANSI class Ⅲバンドパスタイプ 18dB/oct.アシンプトティック スロープ フラット-パス-バンド（最大リップル0.5ｄB） |
| センター周波数 (ISO, +/- 6%) |
20, 25, 31.5, 40, 50,
63, 80, 100, 125, 160, 200,250, 315, 400 500, 630, 800, 1k, 1.25k, 1.6k,2k, 2.5k, 3.15k, 4k, 5k, 6.3k, 8k 10k, 12.5k, 16k, 20k (Hz) |
| デテクター | 32 rms |
| タイムコンスタント | 20 ～ 31.5(Hz) ･･･ 360ms 40 ～ 60(Hz) ･･･ 160ms 80 ～ 125(Hz) ･･･ 76ms 160 ～ 500(Hz) ･･･ 54ms 630 ～ 20k(Hz) ･･･ 16ms SPL(Wideband) ･･･ 54ms |
| システム確度（校正後） | +10 ～ -30(dB) ･･･ ±0.57ｄB（ノイズもしくは広帯域信号） ±0.86ｄB（サインウェーブ） +10 ～ +15(dB) ･･･ ±1.1dB（全ソース） -30 ～ -40(dB) ･･･ ±1.1dB（全ソース） -40 ～ -55(dB) ・・・ ±1.5dB（全ソース） 温度係数： +0.33%/℃(+28dB) |
| ゲイン確度(25℃) | LINE ･･･ ±0.03dB/dB of gain MIC（ゲイン40dB以上） ･･･ ±0.03dB/dB of gain MIC（ゲイン40dB以下） ･･･ ±0.06dB/dB of gain 温度係数： +0.33%/℃(+28dB) +0.33%/℃（ゲインセット-40dB､MIC入力） |
| ピンクノイズ | 20 ～ 20ｋ(Hz)、±0.2dB 0 ～ -63dBV（0.25dBステップ）ソフトウェアコントロール |
| ディスプレイ | 9"ビデオモニタ（アンバー）、解像度：640x400 水平スキャンニング周波数：21.86kHz |
| 1:1表示ダイナミックレンジ | 70dB､ 0.29dB/分解 |
| LINE入力 | ４チャンネル（XLRコネクタ） インピーダンス： 20kohm/50pF（バランス） 10kohm/100pF（アンバランス、pin-2） 15kohm/100pF（アンバランス、pin-3） 最大入力レベル： +24dBV(0dBv=0.775Vrms) コモンモード除去比： 30dB以上(10kHz) |
| MIC入力 | ２チャンネル（XLRコネクタ） インピーダンス： 2.5kohm/100pF（バランス） 100kohm/200pF（アンバランス、48V off） 5kohm/200pF（アンバランス、48V on） ファンタム電源（内蔵）： 48V DC ±10%, 最大20mA/リップル2mV コモンモード除去比： 50dB以上(10kHz), 80dB以上(1kHz) |
| 入力間クロストーク | -60dB以下 |
| プリンター出力 | セントロニクスｰパラレル プリンター仕様 |
| カラーモニタ出力 | EGA |
| RS232ポート | コンピュータコントロール用インターフェース |
| 寸法、重量 | 483(W)X178(H)x438(D) mm、16ｋｇ |
