ディレーファインダー機能

ディレーファインダー機能はメニューバーの<Utility>からアクセスします。

この機能は左右チャンネル間のディレーを算出します。従って、SpectraSOFTのチャンネル設定がモノーラル(Mono)ではアクセスできません。ディレー値は「msec」「feet」「meter」の各単位で表示することができます。

「Delay Finder」ウィンドウの「Apply to Processiong Delay」ボタンを押すと「cross channel processing delay」を算出します。この値はメニューバーの<Options>からアクセスする「Settings」ダイアログボックスの「Delay」値と同一です。値が正の場合は右チャンネルに対し左チャンネルが遅延していることを、負の場合はその逆であることを意味します。「cross channel processing delay」のセッティングは「Delay Finder」で算出する値に影響は及ぼしません。

Options

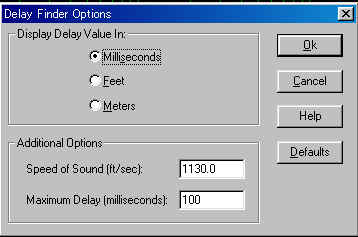

「Delay Finder」ウィンドウの<Options>ボタンを押すと、「Delay Finder Options」ダイアログ ボックスが現れます。 ・　Display Delay Values In: 表示単位を選択します。 ・　Speed of Sound: 音の速度です。この値はディレー値を各単位に変換する時に使われます。音の速度は温度や気圧によって変化します。 常温では「1,130 feet/sec」とされており、本プログラムでも既定値としています。 ・　Maximum Delay: このパラメータはディレーの最大分解をコントロールします。大きなディレーは多くの処理時間を要します。

まず、第一回目の初期測定[T1 msec]をし、そしてマイクを移動して２回目の測定[T2 msec]をすることにより、実際の音の速度を測ることができます。速度は次の式で求められます「音の速度(feet/sec) = 1000/(T2-T1)」。

操作例

• マイクロフォンを左チャンネルの入力につなぎます。
• ミキサー出力のサンプル信号を右チャンネルの入力につなぎます。
• ミキサーを経由してピンクかホワイトノイズ信号を再生します。
• アナライザーの<Run>を押すと「Delay Finder」がスタートしす。
• しばらくするとデータが安定します。ディレー値は相関定数です。
• ディレー値を「current processing setting」として使うために「Apply」ボタンを押します。

備考）音楽の様なプログラム信号を使うこともできますがピンクやホワイトノイズ信号が最適です。
