選択周波数帯域のトータルパワー
（パーシャルオーバーオール）

Spectrum Viewの有効全周波数帯域のトータルパワー値はSpectrum Display Optionダイアログの「□Display Powerlevel」をマークするか<Utilities>メニューの「Total Power」をオンすることにより表示されます。

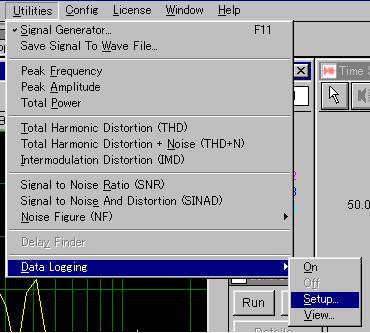

一方、部分周波数帯域のトータルパワー値を得るには<Utilities>メニューに提供されている「Data Logging」機能を利用する方法が有効です（別途データロギング機能解説を参照下さい）。

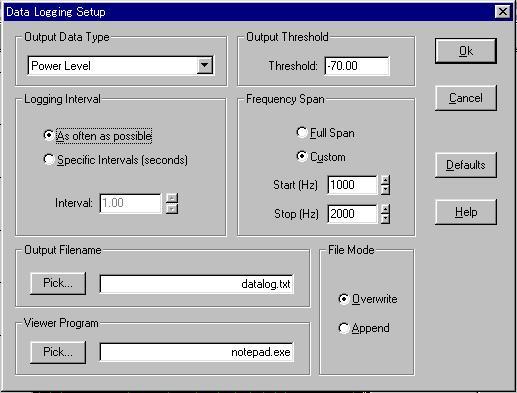

サブメニュー<Setup...>メニューをクリックすると下図のオプションダイアログが表示されます。

Frequency Spanフレームの「○Custom」を選択することにより「Start」「Stop」コラムで任意に周波数範囲を設定することができます。 そして、Output Data Typeフレームのコラムを「Power Level」に設定します。

データロギング機能をオンに設定後アナライザーをランすると、データはテキストファイルでタイムスタンプを付加して書き出されます。 下図は1秒インターバルで10秒間ランした例です。

Data Logging On: Fri Apr 07 16:50:28 2005

Time     Left Power Level            Right Power Level

--------------------------------------------------------------------------

1.021              93.9941                          26.36

2.043              93.9934                          26.36

3.065              93.9930                          26.36

4.086              93.9935                          26.35

5.108              93.9953                          26.35

6.130              93.9961                          26.33

7.151              93.9953                          26.31

8.173              93.9945                          26.30

9.195              93.9952                          26.30

10.216              93.9938                       　26.29
