トリガー機能

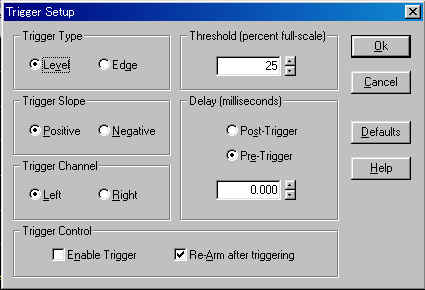

「Trigger Setup」ダイアログボックスの「Enable Trigger」をマークすると、プロセッサーはFFTを実行する前に指定値を超えるタイムシリーズデータをテストします。

<Option>-<Trigger> でダイアログボックス にアクセスします。

トリガーディレー「Delay」はFFTブロックのアキュジション（取得）ウィンドゥを調整するために使うことができます。「Pre-Trigger」はトリガーポイントを右に、「Post-Trigger」は左に移動します。もしディレーをゼロにセットすると、トリガーポイントはFFTデータブロックのスタート位置になります。

トリガーはすべての動作モードで使うことができますが、性質に相違があります。

• Real Time - スレッショルドに対して入力データのFFTブロックがテストされます。全てのサンプル値がスレッショルドを超えるとFFTが実行されます。
• Recorder - レコーディング/プレーバックでは規定したスレッショルドを超えるサンプル値のデータの１秒片を調べます。もしスレッショルドを超えていれば１秒のデータをレコード/プレーします。
• Post-Process - ウェーブデータの各ブロックがテストされ、もし全てのサンプル値がトリガースレッショルドを超えていればFFTが実行されます。
