４章 表示オプション設定ダイアログボックス

ビュー(View)グラフの表示条件値は表示オプション設定ダイアログボックスで変更することができます。

ダイアログボックスの呼び出し

ダイアログボックスは次のいずれかの方法で呼び出します。

• メニューバーの<Options>を選択し、メニューリスト下段の各View Modeをクリックします。

• ビューウィンドウツールバーの「表示オプション」ボタンをクリックします。

ダイアログボックスとオプション

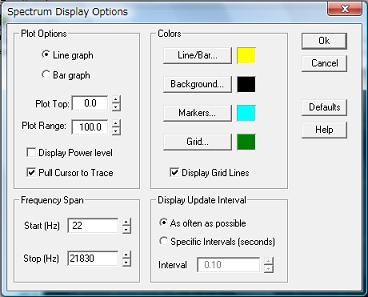

ダイアログボックスのオプションはViewモードによって異なります。下図は「Spectrum View」の例です。

代表的なオプションは次の通りです。

• Plot Options：　Ｖ軸表示範囲、表示モード（ログ、リニア）、表示チャンネル
• Colors：　データライン、背景、罫線の表示色
• Frequency Span、Amplitude Span：　周波数範囲、アンプリチュード範囲
• Display Update Interval：　データ表示インターバル
• Pallete：　フルカラー、グレースケール切り換え
• Scroll Direction：　スクロール表示条件

<Defaults>ボタンをクリックするとシステムの規定値にリセットします。
