簡易取説５章

５章その他のコントロール

SpectraSOFTには多くのコントロール機能がありますが、前節で触れなかったその他の代表的なものを説明します。

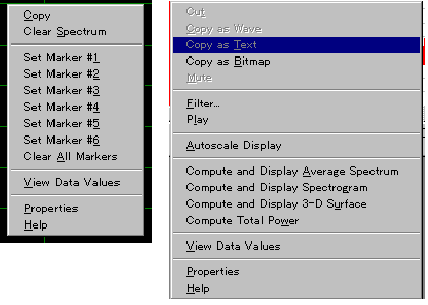

右マウスボタンオペレーション

各Viewウィンドウのグラフ上でマウスの右ボタンをクリックすると、メニューウィンドウが現れます。 Viewウィンドウ毎に内容が異なります。

主なコントロールは次の通りです。

Copy, As Wave, As Bitmap：表示されている値をテキストフォーム、ＷＡＶ、ビットマップフォームでクリップボードにコピーします。
Clear Spectrum：　スペクトラムデータをクリアします。
Set Marker #.：　マウスでクリックした周波数位置にマーカーをセットします。
Clear All Marker：　セットしたマーカーをクリアします。
View Data Values：　数値表示データテーブルを表示します。
Properties：　ディスプレーオプション設定ダイアログボックスを呼び出します。
Cut：　選択したタイムセグメントをカットし「.WAV」フォーマットでクリップボードに貼り付けます。
Mute：　選択したタイムセグメントをミュートします。
Filter：　選択したタイムセグメントをフィルター処理します。
Play：　選択したタイムセグメントを再生します。
Auto Scall Display：　軸感度を自動的に最適化します。
Compute and Display ...：　データを再処理して表示します。この機能を使う場合は、あらかじめ処理するタイムセグメントを選択しておかなければなりません。この機能は例えば、インパルス応答特性のような非常に短い時間の変化を解析観察する時に有効です。インパルス応答のリアルタイム 3D-Surface View表示の分解能はＰＣの表示能力で制限されますから、データ取得後に必要なタイムセグメントを選択して再処理、拡大表示します。この機能は「Recoeder」と「Post process」モードで有効です。

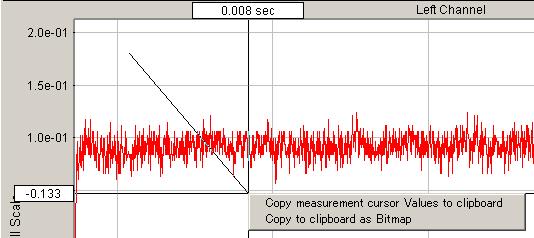

左マウスボタンオペレーション

左マウスボタン：　グラフ上のどこかで左ボタンを押すと、Ｖ軸/Ｈ軸のポジションを数値で表示するボックスが現れます。
<Ctrl>キー + 左マウスボタン：　グラフ上のどこかで<Ctrl>キーを押しながら左ボタンを押すと、クリックポジションを基準とするＶ軸/Ｈ軸のポジションを数値で表示するボックスが現れます。ドラッグして２点間の差分を観るのに有効です。
<Shift>キー + 左マウスボタン：　グラフ上のどこかで、<Shift>キーを押しながら左ボタンを押すと、高調波周波数位置をカーソル表示します。

サンプリングレート

SpectraSOFTは、サウンドデバイスがサポートすサンプリングレートに対応します。サンプリングレートの設定範囲は、使用するサウンドデバイスの仕様に依存します。レート設定は、画面下部ステータスバー上のサンプリングレート表示ボックスをクリックし、設定テーブルを呼び出して行います。または、メニューバーの<Option>-<Settingｓ>で現れるダイアログボックスで行うこともできます。モデル別の対応最大レートは、LAB：192kHz、PRO：96kHz、PLUS：48kHzです(含Option)。

LAB/PRO v.13以下、PLUS

LAB/PRO v.13以上
PLus(2.32)

96kHz対応表示。

ＦＦＴサイズ

ＦＦＴサイズはスペクトラムの分解能に直接反映します。スペクトラライン数は、ＦＦＴサイズの１/２です。従って、1024 FFTのスペクトラライン数は512となります。尚、サンプリングレートとＦＦＴサイズの関係は次の式で表されます。

サンプリングレート/ＦＦＴサイズ = 周波数分解（レゾリューション）8192 / 1024 = 8(Hz)

サイズ設定は、画面下部ステータスバー上のＦＦＴ表示ボックスをクリックし、設定テーブルを呼び出して行います。メニューバーの<Option>-<Settingｓ>で現れるダイアログボックスで行うことも出来ます。モデル別の最大サイズは、LAB：1,048,576、PRO：524,288、PLUS：32,768(pts)です(含Option)。

スムーシングウィンドウ（窓関数）

シグナルトランケーション（ウェーブの先端切れ）に対応するスムーシングウィンドウパラメター（窓関数）を切り換えます。設定は画面下部ステータスバー上のウィンドウ表示ボックスをクリックし、設定テーブルを呼び出して行います。メニューバーの<Option>-<Settingｓ>で現れるダイアログボックスで行うことも出来ます。
