SpectraSOFT周辺機器

計測用マイクロフォン

｜マイクロフォン｜プリアンプ｜電源｜レベル校正器｜キャリングケース｜

（価格は外税表示です）

　測定標準マイクロフォンセット　

　

　
資料(.pdf) 　 低価格タイプ 仕様図　資料(.pdf)
　TYPE 7012/4012/5001 マイクセット　 　 　TYPE H4154N/5016 マイクセット　
セット標準価格　290,000円 　 セット標準価格　70,000円

　

｜見積書請求｜

コンデンサマイクロフォン
　 　
コンデンサマイクロフォンは、広い周波数帯域に亘って音圧を高精度で測定できる「音響−電気」変換器です。

音場型：　自由音場での音波の解析効果を考慮しマイクロフォンの正面からくる音波に対して平坦な周波数特性を持つように設計されています。屋外での計測に適しています。

音圧型：　マイクロフォンの正面からくる音波に対して平坦な周波数特性を持つように設計されています。拡散音場や密封された空間内での計測に適しています。

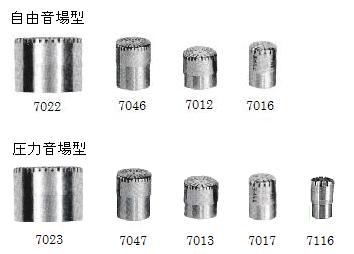

TYPE 7000 シリーズマイクロフォン　資料(.pdf)

型式 7022 7023 7046 7047 7012 7013 7016 7017 7116
音圧感度(dBrelV/Pa) -27 -28 -27 -28 -36 -38 -49 -58 -60
偏極電圧(V) 200 200 200 200 200 200 200 200 200
口径(ｲﾝﾁ) 1 1 1/2 1/2 1/2 1/2 1/4 1/4 1/6
周波数特性(Hz) 　10〜20,000　 　10〜10,000　 　10〜20,000　 　10〜10,000　 　10〜40,000　 　10〜20,000　 　10〜100,000　 　20〜70,000　 　20〜140,000　
ﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ(dB) 10 - 150 10 - 150 20 - 145 20 - 145 21 - 160 21 - 160 50 - 164 60 - 164 60 - 170
適応 音場用 音圧用 音場用 音圧用 音場用 音圧用 音場用 音圧用 音圧用
適応プリアンプ 4022 4022 4012 4012 4012 4012 4116 4116 4116
標準価格 \70,000. \70,000. \70,000. \70,000. \70,000. \70,000. \100,000. \100,000. \150,000.

| 周波数特性表 資料(.pdf) |

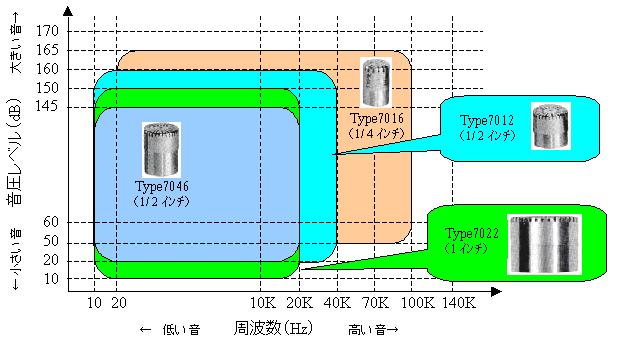

音場型適応レンジ

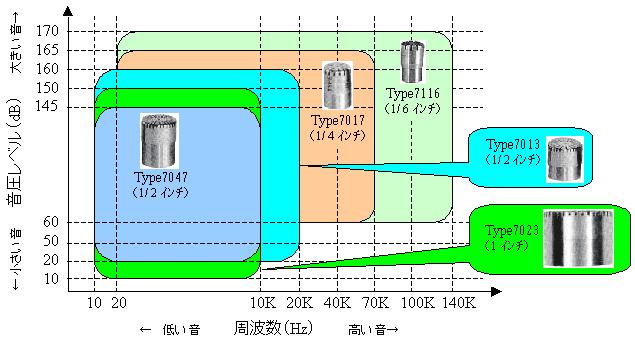

音圧型適応レンジ

TYPE H4154N マイクロフォン(プリアンプ含）　

　 　
型式 H4154N(7052)
音圧感度(dBrelV/Pa) -36
偏極電圧(V) 0
口径(ｲﾝﾁ) 1/2
周波数特性(Hz) 　20〜10,000　
ﾀﾞｲﾅﾐｯｸﾚﾝｼﾞ(dB) 36 - 124
適応 音場用
適応プリアンプ 4152
標準価格 \30,000.

仕様図　資料(.pdf)

マイクプリアンプ
　
コンデンサ マイクロフォンの出力インピーダンスは極めて高いので変換のためのプリアンプが必要です。プリアンプにはコンデンサ マイクロフォンを直接取り付けて使用します。プリアンプ部の出力インピーダンスは低いので最大300mまでケーブルを延長することができます。
資料(.pdf)
TYPE 4022
 　
口径(ｲﾝﾁ) 1 ノイズレベル(uV, A) <3
感度(dB) 0.0 最大出力電圧(V) 7
周波数特性(Hz) 　20〜20,000　 付属ケーブル(m) 3
入力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >1.5G//.5PF 寸法(mm) 　24φx 100　
出力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >50 標準価格 　\70,000.
TYPE 4012
 　
口径(ｲﾝﾁ) 1/2 ノイズレベル(uV, A) <6
感度(dB) -0.2 最大出力電圧(V) 7
周波数特性(Hz) 　20〜50,000　 付属ケーブル(m) 3
入力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >3G//.6PF 寸法(mm) 　13φx 110　
出力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >50 標準価格 　\70,000.
TYPE 4116
 　
口径(ｲﾝﾁ) 1/4 ノイズレベル(uV, A) <4.8
感度(dB) -0.5 最大出力電圧(V) 30
周波数特性(Hz) 　20〜200,000　 付属ケーブル(m) 2
入力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >50G//.3PF 寸法(mm) 　6.5φx 88.5　
出力ｲﾝﾋﾟｰﾀﾞﾝｽ(ohm) >25 標準価格 　\150,000.

　

延長ケーブル

　

TYPE BC-0022L

5001マイク電源用
レモコネクター仕様

 　 *) 30mまで特注可
寸法 　10(m)
標準価格 　\36,000.

　

マイクロフォン電源

TYPE 5001 (7000シリーズ用) 資料(.pdf)

FFTアナライザなどに直接プラグインできる、電池駆動/ACアダプタ両方式の小型電源です。マイクロフォンの信号を直接出力しますので、段間の影響を無視したい測定などに威力を発揮します。

電源 　DC 006P １個, 25h　または、
　AC 100V（AC/DCアダプタ別売）
出力電圧(V) 　マイク電圧： DC +200
　 　ﾌﾟﾘｱﾝﾌﾟ電圧： DC +28
入/出力端子 　レモ / BNC (2ch)
寸法(mm) 　100 x 50 x 130
重量(g) 　約300
標準価格 　\150,000.

TYPE 5016　(H4154N用) 資料(.pdf)

FFTアナライザなどに直接プラグインできる、電池駆動/ACアダプタ両方式の小型電源です。
　
電源 　DC 006P １個, 25h　または、
　AC 100V（AC/DCアダプタ別売）
出力電圧(V) 　マイク電圧：
　 　ﾌﾟﾘｱﾝﾌﾟ電圧： DC +5〜+10
入/出力端子 　BNC / RCA Phono (2ch)
寸法(mm) 　90 x 135 x 36
重量(g) 　約200
標準価格 　\40,000.

音圧レベル校正器
マイクロフォン、騒音計のレベルを正確に較正するための音源です。波形は１ｋHzの正弦波で、聴感度補正曲線に影響されません。１インチ、1/2インチのマイクロフォンに使用します。

TYPE 2127　資料(.pdf)

　
音圧レベル 　94dB
精度(dB) 　±0.3
周波数(Hz) 　1000、±0.1%、正弦波
電源 　単三アルカリ乾電池 LR6 x 2　
寸法(mm)・重量(g) 　110(w) x 75.5(h) x 46(d)、160g
付属品 　1/2インチアダプタ、乾電池
標準価格 　\75,000.

マイクセット用キャリングケース
　
　 　 マイクロフォンセットを収納する強化プラスティック製キャリングケースです。

写真収納例 ：

  • 7000シリーズ・マイク/プリアンプ　ｘ 2本
  • 5000シリーズ・マイク電源　 x 1台
  • マイク延長ケーブル10m)　 x 1本
  • ACアダプター（2126音圧レベル較正器も可） 　x 1台
  • 006P予備電池 　x 1個
寸法(mm)・重量(g) 　325 ｘ 260 ｘ 50 / 550(g)
標準価格 　\10,000.

　　　　　　　　　　　　　　　改良のため予告なく変更することがあります。
